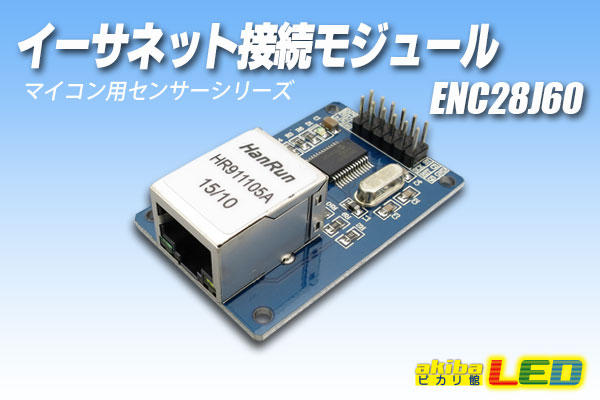

イーサネット接続モジュール ENC28J60

イーサネット通信用ICとRJ45ジャックを一体化したアダプタモジュールです。

MAC/PHY/パルストランスなどイーサネットに必要な一連の処理を自動化し、
10BASE-TでのLAN接続管理をSPI通信でコントロールすることができます。
基板には3.3V定電圧レギュレータを搭載しており、5V電源でも使用可能です。

自作の電子回路をIoTデバイスとしてネットワーク対応させたい場合にご活用ください。


イーサネット接続モジュール ENC28J60  980円/個


■製品仕様

入力電圧: DC 3.3V または 5V (いずれか一方のピンから供給)
搭載IC : ENC28J60
通信方式: SPI(4線)
主な機能: イーサネット通信管理(MAC、10BASE-T PHY、バッファ8kB、SPI最大20MHz)
入出力 : 7チャンネル(SPI信号線×4、RST、INT、WOL)
動作温度: 0℃〜70℃

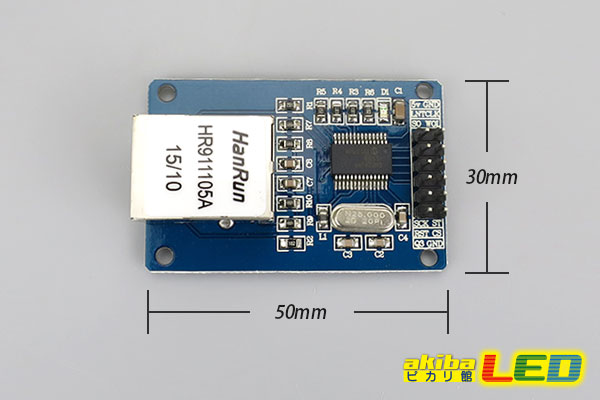

本体寸法: 32×50×15mm(約)(突起部含まず)
※LANケーブルは別売となります。
※通信中は基板が熱を持ちますので、高温下・密閉環境でのご使用時には放熱処理を施してください。

ENC28J60データシート (メーカーサイト)

中国製


■ご注意

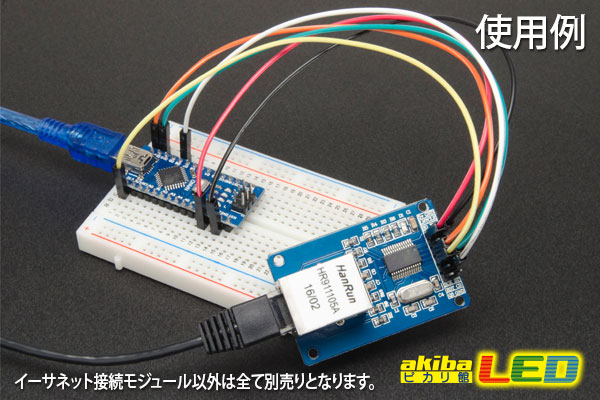

※使用例画像内の接続モジュール以外は全て別売りとなります。
※使用に関するサポートは行っておりません。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
 万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
 (いかなる場合でも本体代金を超える保証は行っておりません。)
※本製品の分解・改造・修理や使用後は保証の対象外となります。

上記ご了承の上お買い求め下さい。
