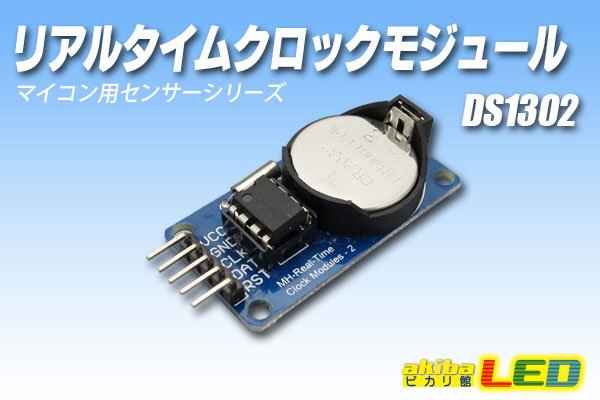

リアルタイムクロックモジュール DS1302

時刻カウント用ICとコイン電池のバッテリーを一体化したモジュールです。

32kHz水晶発振子で刻まれる時計データを3線シリアル通信にて読み書き可能で、
設定された内容は主電源を切ってもバッテリー動作によって保持されます。

時刻データとは別に、自由に使える31バイトの汎用メモリ領域も備えています。
自作の電子回路で時計機能が必要な場合にご活用ください。

リアルタイムクロックモジュール DS1302  430円

入力電圧: DC 2.0-5.5V
通信方式: 3線シリアル (CLK/DAT/CS)
定格電流: 1.3mA (max), 81uA (時刻保持)
主な機能: リアルタイムクロック(YY/MM/DD HH:MM:SS、分解能1秒、曜日/うるう年/AMPM対応)
      汎用バッテリーバックアップメモリ 31BYTE
動作温度: 0℃〜70℃

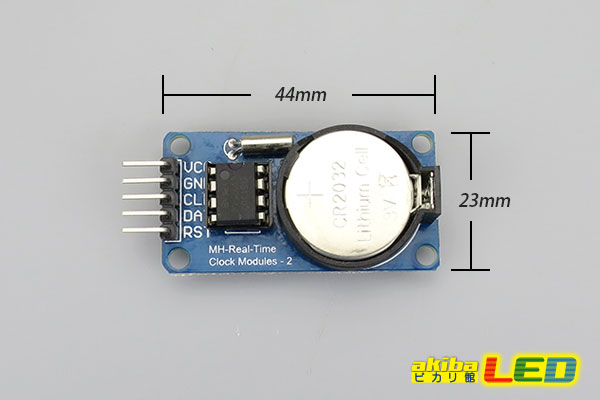

本体寸法: 44×23×11mm(約)(突起部含まず)
※付属のコイン電池CR2032は動作確認用です。長期のご使用には別途新品をご用意ください。
※本製品の基板はバッテリーのトリクル充電には対応しておりません。
 電池の破裂や発火につながりますので、ICのトリクル充電機能は有効にしないでください。

DS1302データシート (メーカーサイト)

中国製

■ご注意

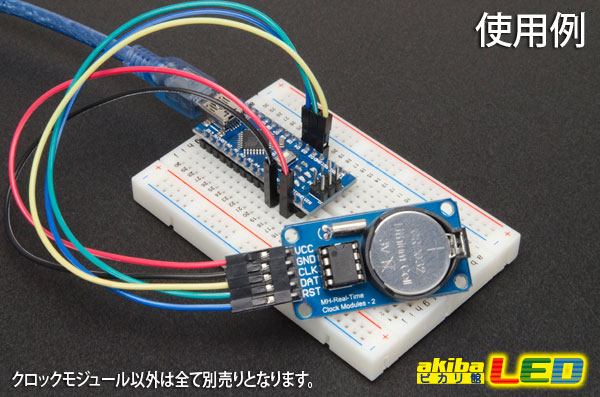

※使用例画像内のリアルタイムクロックモジュール以外は全て別売りとなります。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
 万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
 (いかなる場合でも本体代金を超える保証は行っておりません。)
※本製品の分解・改造・修理や使用後は保証の対象外となります。

上記ご了承の上お買い求め下さい。
