8x8 赤色マトリクスモジュール [6789]

8x8 赤色マトリクスモジュール [6789]

販売価格: 840(税込)

在庫あり
数量:

商品詳細

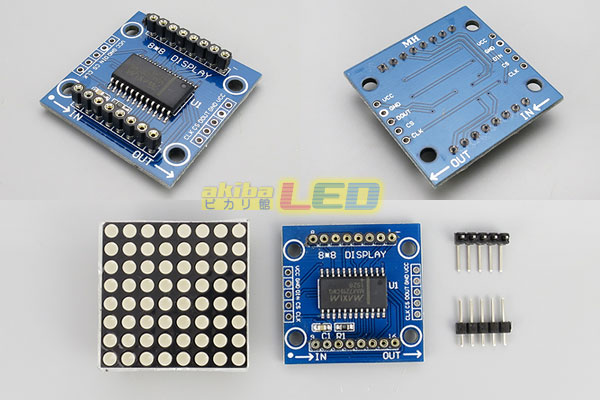

8x8 赤色マトリクスモジュール

LEDを縦横に8個ずつ並べたドットマトリクスと、
それをシリアル制御するドライバ基板のセットです。

ドライバICのMAX7219が基板に実装されていますので、
抵抗などの外付け回路を使わずに3線シリアル信号のみで

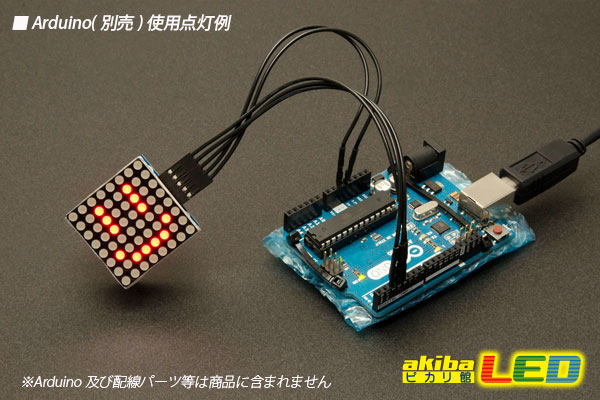

Arduino等のマイコンから点灯制御することができます。

制御基板は発光面と同寸法の32mm角におさまっており
シリアル信号のカスケード接続にも対応していますので、
いくつも連結してサイズを自由に拡張することができます。
オリジナルの小型サインボードやLEDバッジなど、
コンパクトな電子アクセサリーの自作に最適です。


■製品仕様

【ドットマトリクスLED 単体】
定格電流(If) : 20mA(max)
ピーク電流(Ipf) : 100mA(最長10ms以内、デューティ1/10以下)
動作温度 : -35℃〜+85℃
順方向電圧 (Vf) : 2.1V(typ)〜2.5V(max)
発光色  : 赤
接続方式 : カソードコモン (-が共通)
本体寸法 : 32×32×8mm(約)(突起部含まず)
ピン数  : 16ピン(8ピン×2、2.54mmピッチ)
表示サイズ : 8×8ドット

【シリアル制御基板】
制御IC  : MAX7219
入力電圧 : DC4-6V
消費電力 : 全面発光時 約1.3W (Rset=10kΩ)
動作温度 : -40℃〜85℃
本体寸法 : 32×32×5mm(約)(突起部含まず)
ピン数  : 入力5ピン/出力5ピン(5×1、2.54mmピッチ)
付属品  : ピンヘッダ1x5 (2.54mmピッチ、ストレート/L字 各1個)

※単体では点灯しません。ご使用の際にはDC5Vの電源とマイコン等が必要になります。
※本品に付属するドットマトリクスLEDの極性はカソードコモンです。
 別売のドットマトリクスLED単品(アノードコモン)との互換性はありません。

MAX7219データシート (メーカーサイト)
https://www.maximintegrated.com/jp/products/power/display-power-control/MAX7219.html

Arduinoチュートリアル
http://playground.arduino.cc/LEDMatrix/Max7219


中国製


■ご注意

※接続時には必ず極性をご確認ください。
※本製品は防水ではございません。水のかかる場所等では使用しないでください。
※本製品の基板実装や接続作業は、電源を通電したまま行わないでください。
※商品はすべて出荷前に点灯確認をしておりますが、取り付けの前に必ず点灯確認をお願いいたします。
※当社製品以外のドットマトリクスLED等接続された場合には保証の対象外となります。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
 万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。

上記ご了承の上お買い求め下さい。
