WAGO ワンタッチコネクタ WF-3 [6393]

WAGO ワンタッチコネクタ WF-3 [6393]

販売価格: 380円(税込)

在庫あり
数量:

商品詳細

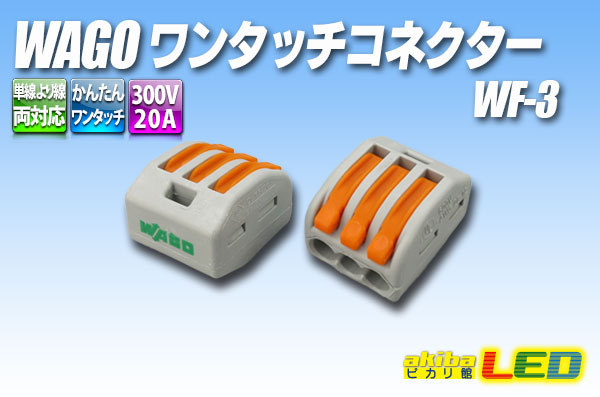

WAGO ワンタッチコネクタ WF-3

単線・撚り線の混在や太さ違いの配線もまとめて使用する事が出来ます。

レバーの操作のみでワンタッチに結線が可能です

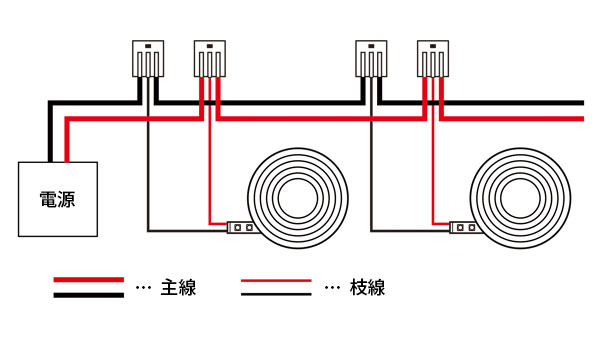

テープLEDやLEDマトリクスパネルの主電源線取り用などに是非ご利用ください。


■WAGO ワンタッチコネクタ WF-3  2個入り 380円

●材質
 スプリング:ステンレス鋼
 導電部:電気銅、スズメッキ
 ハウジング:耐熱性66ナイロン
 レバー:耐熱性66ナイロン(ガラス入り)

●定格
 特定電気用品/20A 300V
 一般用途/32A 400V

●適合電線
 特定電気用品/銅線(単線):素線径1.6mm、2.0mm
 一般用途/銅線(単線):Φ0.65〜2.0mm
 IV7本より線:0.08〜2.5(3.5)mm2
 より線:0.08〜4.0mm2
 (電線被覆外径Φ4.1mm以下)
 電線数:3

●サイズ(約)
 2.0×1.7×1.4mm

注意

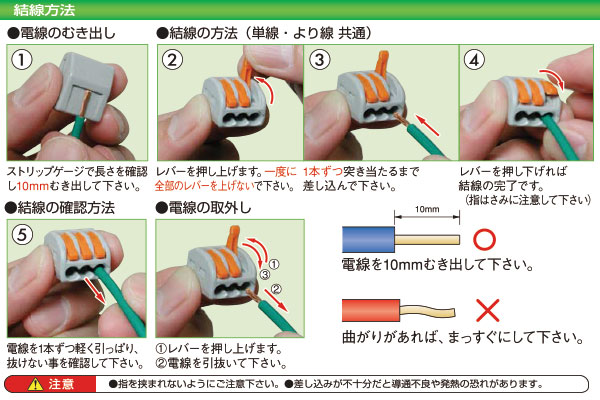

※レバーは硬めの設計になっています。
※電線は確実に差し込んでレバーを押し下げてください。
 接触不良により発熱し、火災が発生する恐れがあります。
※再結線の場合には電線の先端を切り、再度新しくむき出してください。
※レバーで指を挟む恐れがありますので、レバー押し下げ時に指の位置に注意してください。
※複数のレバーが上がった状態で、稀に太い線が入れにくい場合があります。
 結線時は1本ずつレバーを操作してください。
※電線被覆の剥ぎ取り基準長さは裏面のストリップゲージで確認してください。
※電線の種類、使用条件等により使用できない場合があります。
※サイズはノギスで計った物です。若干の誤差はご了承ください。
